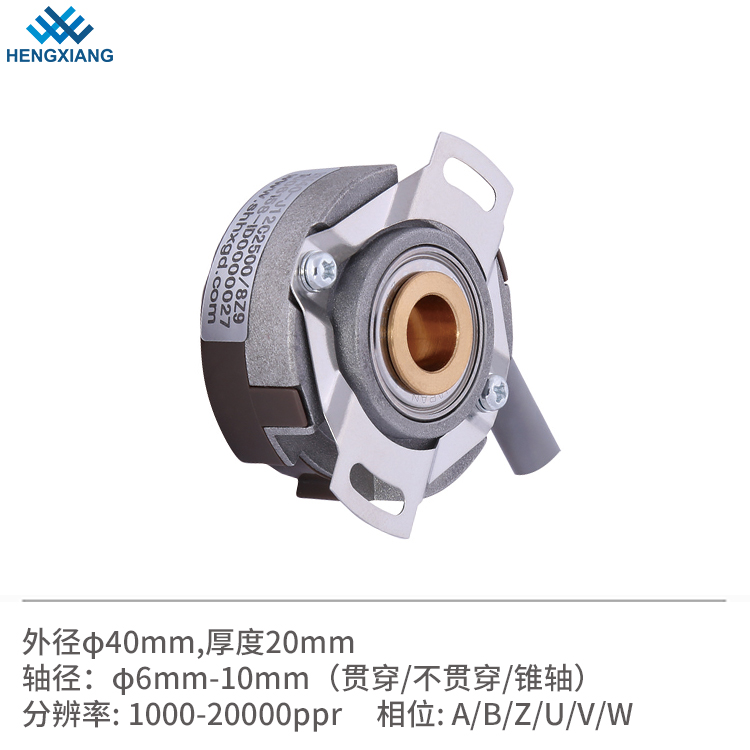

KN40-J系列伺服编码器

j9九游会·产品介绍：

特点：体积小，结构紧凑合理，多种输出方式

应用范围：伺服电机、纺织行业、包装机械、小型仪器等工业自动化控制

外形尺寸：外径Φ40mm,厚度为20mm，多种轴径可选

连接方式: 线侧出

输出形式: 集电极开路、差分输出

分辨率：可达40000P/R

电源电压：DC5V & DC8-30V

资料下载

KN40系列规格书下载立即下载

细节展示

品牌 j9九游会

外形尺寸外径: 40mm

厚度: 20mm

轴径:6mm/8mm/9mm/9.52mm/10mm

脉冲 360;400;500;1000;1024;2048;2500;4096;5000;8192;10000;16384;20000;40000

1000/4；1000/6; 1000/8;1024/4；1024/6;1024/8;2048/4;2048/6；2048/8;2500/4；2500/6; 2500/8；4096/4；4096/6；4096/8；5000/4；5000/6；5000/8

输出相位相位 A,B,Z,U,V,W,

电源电压 DC5V & DC8-30V

出线方式径向电缆

输出类型集电极开路输出(NPN &PNP)

电压输出

长线驱动输出(TTL)

省线式(TTL)

长线驱动(HTL)

环境温度工作温度:-20~+85°

保存温度: -25~+90°

环境湿度工作和保存时 35~85%RH (不结露)

允许最高转速 ≤5000RPM

防护等级 IP40

线长 500mm (线长可根据客户要求加长） )

外壳压铸铝合金

包装方式纸盒

重量 90g

证书 CE
